根據《電網公司十八項電網重大反事故措施》我公司生產的 BWDJ系列全功能絕緣在線監測裝置，具有交流串入直流系統的測記和報警功能，并可將相應報警信息上傳到后臺主機。根據反事故措施，電網公司要求對直流絕緣監測裝置進行相應升級改造，故針對老站不能停電改造的問題，我公司新研發了開合式直流漏電流傳感器，從而實現在不斷電的情況下進行現場安裝調試。傳感器將采集到的數字量以通訊的方式上傳給主機，避免了現場環境對采集數據的干擾，可靠性大大提高。

技術指標
● 電壓等級： DC220V、DC110V;
● 傳感器口：3個，每個口可帶傳感器數量:≤50;
● 電壓測量精度：+0.1%;
   總的選線路數：≤1 50路;
● 不平衡橋動作對直流系統對地電壓擾動：≤土10%;
● 一臺主機可帶從機數量： 5臺;
● 母線絕緣電阻檢測范圍： 0 - 999.9k2;
● 繼電器接點容量： AC/DC220V/3A;
● 母線絕緣電阻測量精度：土5%;
● 裝置功耗：≤20VA (接地選線時<45VA );
● 支路絕緣電阻檢測范圍： 0 - 999.9k2;
● 母聯開入電壓：DC80 - 300V; .
● 支路絕緣電阻測量精度：土10%;
● 裝置工作電壓：AC 85 - 265V DC 120 - 360V;

訂貨須知

● 直流系統額定電壓
● 裝置工作電源
● 直流系統支路數，所需傳感器數。
● 提供上下位機通訊接口方式RS232 (或RS485)，需進行特殊數據通信時請?zhí)峁┩ㄓ嵰?guī)約。

功能及特點

● 可準確顯示交流串入直流系統的電壓幅值，給出報警信號的同時將相關信息上傳至后臺。

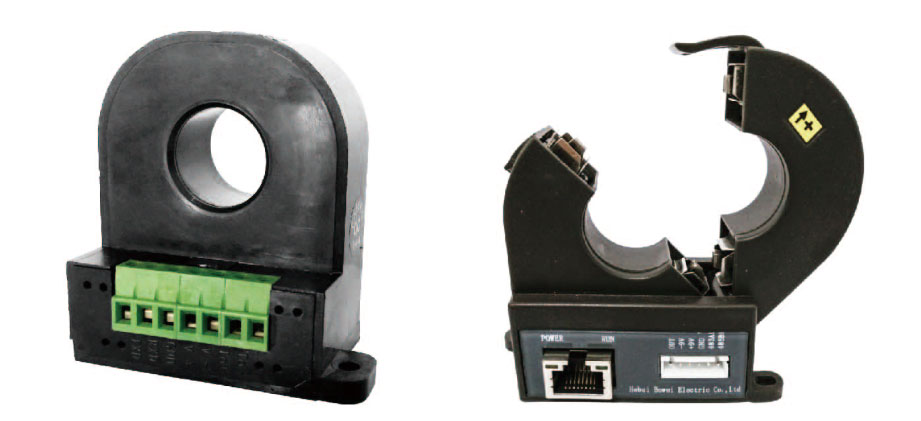

● 采用開合式直流漏電流傳感器，便于現場不停電改造。

● 實時監測并顯示兩段直流母線正、負極對地電壓及絕緣電阻，可檢測正負母線對地絕緣電阻同時下降;可檢測單極多點接地及雙極多點接地。

● 使用改進的平衡橋檢測法和不平衡橋檢測法，檢測過程中對正負母線對地電壓的擾動≤±10%。

● 上、下位機通過 RS232或RS485通訊，通訊規約包括∶許繼、奧特迅、MODBUS-RTU三種規約。

● 裝置可向上位機提供交流電壓幅值、直流母線電壓、絕緣情況、故障類型、支路絕緣電阻等數據。

● 可定時啟動不平衡橋周期動作，以檢測正、負母線絕緣同時下降故障。

● 可查詢傳感器狀態及支路絕緣狀態信息;可查詢主從機通訊狀態及從機上傳支路信息。

● 可同時顯示4個正在發生的故障;并可以記錄 30條故障追憶信息，每條故障追憶信息中記錄 10條支路的狀態信息。
