氟化硫( SF6)氣體是-種無色、無味的惰性氣體，但在高壓電弧的作用下，這種氣體會發生分解，遇到水后還會產生-些劇毒物質。當前，SF6氣體在中、高壓設備中大量使用，其可靠性已受到人們的普遍關注。有關部門已制定了一系列相應的行業法規，法規中明確規定了人員在進入SF6配電裝置室時應先通風15分鐘，同時在SF6配電裝置的低位區需安裝能報警的氧量儀和SF6氣體報警儀。

      我公司生產的BW-5000型SF6泄漏定量報警系統采用聲波檢測SF6氣體原理，具有量程寬、響應速度快、壽命長、誤報率低等優點。本裝置采用先進的CORTEX-M3硬件平臺，處理能力強，運行速度快。主機采用5.7 寸大屏幕的真彩觸摸屏，顯示豐富直觀，設置功能合理。微量檢測技術可以實時在線檢測環境中SF6、02氣體濃度，一旦發現異常，就會自動告警，并且啟動通風設施，并指示氣體異常點位置，及時通知危險地點內人員疏散，較大限度地確保運行人員健康。

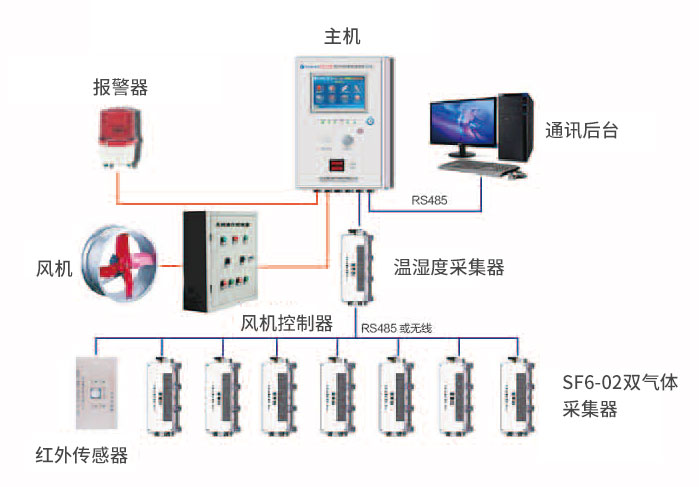

系統連接與安裝
● 系統主機：屏柜式或壁掛式。-般安裝于主控室內屏柜上或開關室門口，高度以便于觀察顯示窗且便于操作為宜，連接AC220V電源及通訊電纜及風機控制輸出。
● SF₆-O2氣體采集器一般根據氣室分布情況進行布點，安裝于距地面0-10cm的槽鋼或地面上，使之既要確保能及時監測現場環境情況，又不浪費設備資源。
● 所有數據連接線應采用屏蔽電纜。

選型說明

● 采用聲波檢測SF6原理，具有量程寬、響應速度快、壽命長、誤報率低等優點。
● 主機采用5.7寸大屏幕真彩觸摸屏，顯示豐富直觀。
● 裝置配備高分辨率的人體紅外探頭和真人語音報警，可實時檢測人員活動并自動語音報警。
● 單臺主機不多于40點同時監測，多臺主機組合可無限擴展，滿足現場環境需要。
● SF6傳感器采用傳感器探頭，氧氣傳感器采用氧氣原電池，測試范圍寬，穩定，靈敏，可靠。
● 裝置報警節點采用大功率繼電器，可達AC220V/8A；另外裝置還具有掉電報警功能，可實時檢測裝置的斷電。
● 系統通訊采用標準MODBUS-RTU通信規約，系統可方便接入綜自監控系統或其他系統。
● 免維護設計整機無可調節器件，高等級品質保證的元器件選用，優異的抗干擾性能。

裝置參數
● 工作環境：溫度: -10~ +50C；濕度<95%，海拔2000m以下
● 工作電源：AC220V
● 功耗：主機≤1 5W；傳感器≤2W
● 額定報警值：SF6: 1000ppm, 02: 18%;
● 報警輸出觸點功率：AC220V/8A;
● SF6測量范圍: 0-30000ppm；02 測量范圍: 0- -35%；
● 風機啟動3種模式：
1、SF6 泄漏或02含量低時自動通風
2、自動定時排風
3、手動強制排風
● 溫度顯示范圍：-20C ~ 70C;
● 濕度顯示范圍： 0- 99%RH
